Ingenieurvermessung

Die Ingenieurvermessung, auch als Ingenieurgeodäsie bekannt, ist ein Spezialgebiet der Geodäsie. Es umfasst eine Reihe von verschiedensten Vermessungsaufgaben im Rahmen von Planung, Bau und Überwachung von technischen Anlagen und Bauwerken. In der Ingenieurvermessung wird ein breitgefächertes Feld an Messverfahren genutzt, die für die präzise Realisierung und Sicherung von Bauvorhaben, Anlagen und technischen Projekten im Milli – oder sogar Zehntelmillimeterbereich unabdingbar sind.

Präzision und Qualität

Wir sind Experten im Bereich der Ingenieurvermessung. Unser Team aus qualifizierten Vermessungsingenieuren und Vermessungsingenieurinnen bietet umfangreiches Know-how in verschiedenen Aspekten der Ingenieurvermessung. Unsere Spezialisierung liegt in der geodätischen Beweissicherung: Setzungen und lagemäßige Veränderungen an Bauwerken können wir zuverlässig und präzise erfassen und sind daher in der Lage, beispielsweise gerichtsfeste Gutachten zu erstellen. In diesem Rahmen ist eine längerfristige Projektbetreuung ebenfalls möglich. Durch ein sogenanntes Monitoring von technischen Anlagen und Bauwerken werden Veränderungen erfasst und dokumentiert. Die folgende Deformationsanalye ermöglicht das frühzeitige und effektive Erkennen von Risiken und Veränderungen, sodass mögliche Maßnahmen rechtzeitig ergriffen und Schäden minimiert werden können.

Neben diesen spezialisierten Dienstleistungen umfasst unsere Expertise in der Ingenieurvermessung auch die Erstellung von Grundlagennetzen und detaillierten Lageplänen. Diese sind unerlässlich, um eine solide (Planungs-) Grundlage für Ihre Projekte zu schaffen. Verlassen Sie sich auf die technische Kompetenz und praktische Erfahrung unseres Teams, um Sie in allen Phasen Ihres Projekts zu unterstützen. Wir garantieren präzise und zuverlässige Ergebnisse in all Ihren vermessungstechnischen Anforderungen.

Überwachungs- und Deformationsmessungen

Bei Überwachungs- und Deformationsmessungen werden Erdoberflächen, Bauwerke oder technische Anlagen regelmäßig auf ihre geometrische Integrität überprüft. Diese Messungen sind entscheidend, um sicherzustellen, dass keine signifikanten Veränderungen oder Schäden auftreten, die die Sicherheit oder Funktionalität der Objekte beeinträchtigen könnten.

Bauwerke und technische Anlagen sind während ihres gesamten Lebenszyklus ständig verschiedenen äußeren Einflüssen ausgesetzt, die zu unterschiedlichen Arten von geometrischen Veränderungen führen können. Diese Veränderungen lassen sich im Wesentlichen in zwei Kategorien unterteilen: Starrkörperverschiebungen und Verformungen der inneren Geometrie. Starrkörperverschiebungen umfassen die Verschiebung des gesamten Bauwerks oder der Struktur, während Verformungen die Änderung der inneren Form oder Struktur eines Objekts betreffen.

Typische Deformationen, die durch Messungen erfasst werden können, umfassen:

Neigung: Die Neigung eines Bauwerks oder einer Struktur kann durch Schräglage oder Neigungsänderungen beeinflusst werden.
Höhenänderungen: Diese beziehen sich auf Veränderungen in der vertikalen Position eines Objekts, die durch Setzungen oder Anhebungen verursacht werden können.
Lageänderungen: Diese beinhalten Verschiebungen in der horizontalen Position eines Bauwerks oder einer Struktur.

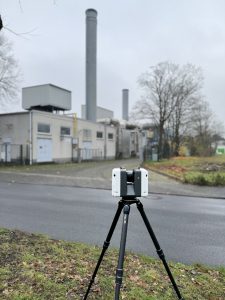

Die regelmäßige Überwachung mithilfe geodätischer Messverfahren, wie zum Beispiel 3D-Laserscanning, ermöglicht es, potenzielle Gefahren wie Setzungen, Rutschungen oder strukturelle Schäden frühzeitig zu erkennen. Diese proaktive Herangehensweise hilft, Risiken zu minimieren, notwendige Instandhaltungsmaßnahmen zu planen und die Sicherheit sowie die langfristige Stabilität der Bauwerke und technischen Anlagen zu gewährleisten.

Wenn Bauwerke auf weichem oder ungleichmäßigem Boden errichtet werden, kann es im Laufe der Zeit zu Setzungen kommen

Setzungsmessungen

Setzungsmessung ist eine Methode zur Überwachung und Analyse der Bodenbewegung unter Gebäuden, Bauwerken oder anderen Strukturen. Wenn Bauwerke auf weichem oder ungleichmäßigem Boden errichtet werden, kann es im Laufe der Zeit zu Setzungen kommen, bei denen der Boden unter der Last des Bauwerks nachgibt und absinkt. Diese Setzungen können zu Schäden an der Struktur, wie Rissen in Wänden, ungleichmäßigem Bodenniveau oder sogar zum Einsturz führen.

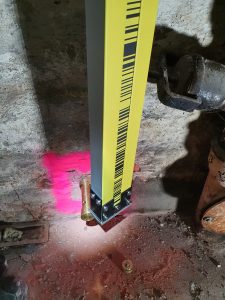

Durch die Setzungsmessung werden diese Bewegungen frühzeitig erkannt, bevor sie größere Probleme verursachen. Hierbei werden spezielle Messgeräte, wie zum Beispiel Nivelliergeräte, verwendet, um die Veränderungen in der Höhe des Bauwerks genau zu erfassen. Die Messergebnisse werden regelmäßig überprüft, um festzustellen, ob die Setzungen im akzeptablen Rahmen bleiben oder ob Maßnahmen ergriffen werden müssen.

Setzungsmessung spielt eine entscheidende Rolle in der Bauüberwachung und -sicherheit. Durch die frühzeitige Erkennung von Setzungen können teure Reparaturen und gefährliche Situationen vermieden werden. Sie ist besonders wichtig in Bereichen mit schwachem Untergrund, wie in Küstennähe, in der Nähe von Flüssen oder in urbanen Gebieten, wo der Boden oft durch frühere Bebauung gestört wurde.

Durch die Ausgleichung der Messdaten werden systematische Fehler minimiert und die Genauigkeit der Netzpunkte optimiert.

Grundlagennetze

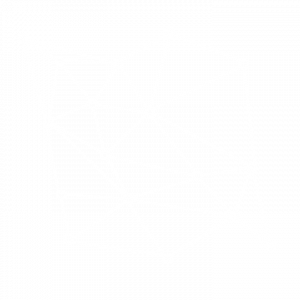

Die Netzmessung ist ein wesentlicher Teil der Geodäsie und umfasst die präzise Vermessung und Bestimmung von Punkten innerhalb eines geodätischen Netzes. Ein geodätisches Netz besteht aus einer Vielzahl von Messpunkten, deren Lage zueinander und in einem übergeordneten Koordinatensystem sehr genau bestimmt wird. Diese Punkte werden durch verschiedene Messmethoden wie Winkelmessungen, Streckenmessungen und Höhenmessungen miteinander verknüpft.

Ziel der Netzmessung ist es, ein stabiles und genaues Bezugssystem zu schaffen, das als Grundlage für verschiedene Anwendungen wie Kartenherstellung, Bauplanung oder Deformationsanalysen dient. Moderne Technologien wie GNSS (Global Navigation Satellite Systems) und Totalstationen spielen eine zentrale Rolle bei der Durchführung von Netzmessungen, da sie eine hohe Genauigkeit und Effizienz ermöglichen.

Durch die Ausgleichung der Messdaten werden systematische Fehler minimiert und die Genauigkeit der Netzpunkte optimiert. Die Ergebnisse der Netzmessung sind von entscheidender Bedeutung für die Genauigkeit und Zuverlässigkeit vieler geodätischer Anwendungen.

Diese Markierungen dienen als Grundlage für den Bau von Bauwerken wie Straßen, Brücken, Gebäuden oder Infrastrukturprojekten.

Absteckungen

Die Absteckung ist ein zentraler Schritt in jedem Bauprojekt, bei dem Planungsdaten aus technischen Zeichnungen oder Bauplänen in die reale Welt übertragen werden. Dabei werden bestimmte Punkte, Linien oder Flächen, die in einem Plan definiert sind auf das Gelände übertragen und dort markiert.

Diese Markierungen dienen als Grundlage für den Bau von Bauwerken wie Straßen, Brücken, Gebäuden oder Infrastrukturprojekten. Die Absteckung ist also eine Schnittstelle zwischen Planung und Ausführung im Bauwesen.Sie sorgt dafür, dass das geplante Bauwerk genau an der richtigen Stelle und in der richtigen Ausrichtung gebaut wird.

Es ist grundsätzlich ratsam, eine Absteckung durchzuführen, um sicherzustellen, dass das Vorhaben exakt an der geplanten Stelle errichtet wird. Fehler wie Grenzüberbauten, unzureichende Grenzabstände oder bautechnische Abweichungen von der Baugenehmigung können sonst zu erheblichen Folgekosten führen.

Anwendungsfälle

Präzise Vermessungslösungen für komplexe Anforderungen!

Ausbau von Photovoltaik

Bestandsvermessung zur Ableitung von Grundrissen u. Ansichten

Denkmalschutz

Erstellung Digitaler Zwillinge (Scan to BIM)

Vermessung von Schächten

Wohn- und Mietflächenermittlung

Wir beraten Sie gerne

Sie benötigen eine Ingenieurvermessung und haben Fragen zu Ihrem Projekt? Wir helfen Ihnen gerne weiter!
