Vermessung von Schachtbauwerken

Gezielte Inspektions- und Planungsmöglichkeiten von Schächten und beengten Räumen dank 3D-Vermessung

Vermessung von Schächten, Kanalbauwerken und Pumpwerken

Kanäle und Pumpwerke sind oft unterirdisch gebaute, schwer zugängliche Anlagen. Der Zugang erfolgt über Schächte mit Durchmessern zwischen 60 bis 80 cm, welche häufig mitten auf einer Straße liegen. Dazu kommen das fehlende Sonnenlicht, mögliche Sturz- und Abrutschgefahr sowie schlechte Belüftung. Aus diesen Begebenheiten lässt sich bereits erahnen, dass die Erschließung schwer und mitunter gefährlich sein kann. Ziel ist es also, die Zeit, die ein Mensch in einer solchen Anlage verbringen soll, zu minimieren. Die Vermessung mit 3D-Laserscannern bietet dafür eine ideale Option. Ein Laserscanner wird kopfüber auf einem Stativ montiert und stufenweise in den Schacht gefahren.

Wieso ein 3D Modell von meinem unterirdischen Bauwerk?

Die gemessene Punktwolke bildet den Ist-Zustand des Bauwerks ab. Anhand des Modells kann am Computer entschieden werden, ob ein Einstieg durch einen Fachmann nötig ist oder nicht.

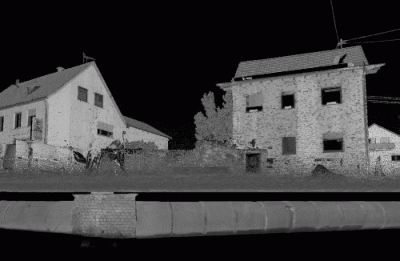

Werden großflächig und zusammenhängend Kanäle, Schächte und Pumphäuser eines Versorgers vermessen, lassen sich die Wasser Zu- und Abläufe in den Kanal berechnen oder simulieren. Dadurch können Aussagen, beispielsweise über das Fassungsvermögen, belegt werden, oder zukünftige Planungen und Erweiterungen des Systems geplant werden.

Beispiel: Vermessung eines Pumpwerks

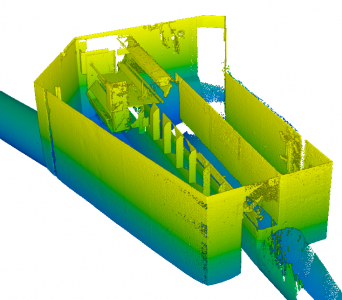

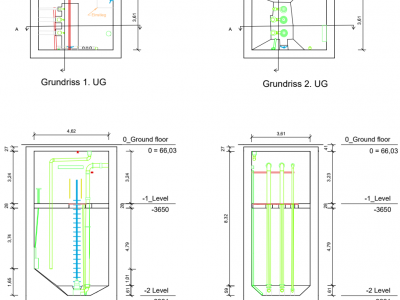

Ein Beispiel für die Dokumentation eines unterirdischen Bauwerks ist das dargestellte Pumpwerk. Mittels Laserscanner vermessen und als CAD-Modell (aus der Punktwolke abgeleitet) dargestellt, kann die maximale Auslastung und Wasserkapazität simuliert werden. Die Maße von Rohren, Leitungen und Pumpen oder sonstigen technischen Anlagen lassen sich bei Bedarf abmessen oder der Planzeichnung entnehmen. Liegen mehrere Punktwolken von unterschiedlichen Zeitpunkten vor, können Veränderungen detektiert und ausgewertet werden.
